HOBO U30-ETH小型自动气象站以太网传输

价格咨询:020-83501248

作者:HOBOlogger
发布时间:14/12/01 浏览次数:次,型号:U30-ETH ,本页关键词:U30-ETH,小型自动气象站,http://www.hobologger.com/datalogger/qixiangzhan/U30-ETH.html

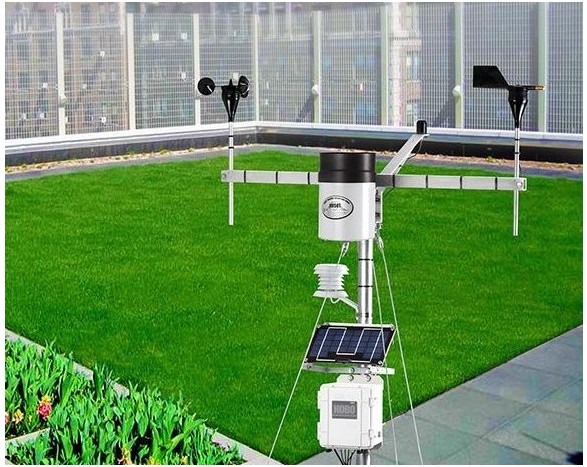

        HOBO U30-ETH小型自动气象站是通过以太网进行数据传输的一套完整的气象监测系统,防水型设计,能够满足野外工作需要,经受恶劣气象环境的考验。它除了可使用交流电外,还可以利用系统配备的太阳能板,在不需外接电源的情况下独立工作,其部署和使用都极为灵活、快捷、方便。特别适用于小气候环境监测,可广泛应用于科学研究所,气象、农业、地质、环境等众多专业领域。

       HOBO U30-ETH小型自动气象站拥有最多15个通道,通过搭配不同类型的智能型传感器,系统可对风速风向、大气压力、降水、叶面湿度、光和有效辐射(PAR)、温度、相对湿度、太阳辐射、土壤水分、光照强度等多种环境参数进行实时监测。它采用交流电(需选配AC-U30直流电源适配器)或太阳能板供电(3W、6W、12W,选配),后者能够保证U30 在野外环境下长期稳定工作。

主要特点:
        ◆U30-ETH通过以太网进行数据传输
  ◆配有多种智能传感器,无需复杂接线,即插即用灵活性
  ◆耐用外壳,环境适应性强,户内外皆可稳
  ◆体积小巧,安装使用简单方便
  ◆15个数据通道,充分满足您的测量要求
  ◆配有USB接口,可以快速、可靠下载数据
  ◆太阳能和交流电两种供电方式,保证系统持久稳定工作

测量参数:
    天气测量:4-20mA、气压、叶片湿度、光强度、PAR、脉冲输入、降雨量、相对湿度、土壤湿度、温度、输入电压、风速风向。
    能量-HVAC 测量:4-20mA、交流电流、交流电压、空气流速、二氧化碳、压缩气流、直流电流、直流电压、压差、表差、kw、kwh、脉冲输入、相对湿度、温度、挥发性有机化合物、水流量。

技术规格:
常规工作温度:-20~+40℃
延长工作温度:-40~+60℃
传感器接口:标准5个,可扩展到10个
传 感 器:兼容HOBO原厂智能传感器
数据通道:最大15个
警报输出继电器:1个继电器触点闭合能配置常规开启,常规闭合或脉冲
本地通讯方式:USB通过mini-USB连接电脑。
数据存储容量:512K非丢失性内存
存储模式:数据存储满停止记录或数据存储满覆盖记录
工作指示:7个工作指示灯
记录间隔:1秒-18个小时,用户可自己设定
电池类型:4V,4.5Ahr和10Ahr可充电电池,典型情况下3~5年,主要根据使用环境情况
时间精度:第一个数据点0~2秒和±5秒/周(在25℃)
环境等级:防护外壳,防护等级NEMA6(必须正确的安装)
安装条件:3.8cm直径钢管或安装在墙壁上
警报通知延迟:记录间隔时间加2~4分钟(典型)
继电器电压:t30 V
电        流:最大1Amp
外部供电:可选3W、6W或12W太阳能板
尺        寸:17.8 H x 11.7 D x 19.3 W厘米
重        量:2Kg
材        质:外壳采用聚碳酸酯/PBT混合含不锈钢铰链插脚和黄铜螺母,内壳采用聚碳酸酯带黄铜垫圈


模拟传感器接口说明:
输入通道: 2个, 单端口
领域接线: 2或3线,通过了螺丝终端的可拆连接器, 16-24 AWG。
输入范围: 用户配置: 0-20 mA DC, 0-20 VDC (适合于2.5, 5, 10V的传感器)
最小/最大输入电压: 0/24 VDC
最小/最大输入电流: 0/24 mA DC
最小的电流阻抗: > 20 K
精 确 度: 从50mV到FSV, FSR±0.25%
ADC分辨率12位

气象站常用参数配置清单列表:

产品 参数 图片
主机记录仪 常规工作温度:-20~+40℃
延长工作温度:-40~+60℃
传感器接口:标准5个,可扩展到10个
传感器:兼容HOBO原厂智能传感器
数据通道:最大15个
警报输出继电器:1个继电器触点闭合能配置常规开启,常规闭合或脉冲
本地通讯方式:USB通过mini-USB连接电脑。
数据存储容量:512K非丢失性内存
存储模式:数据存储满停止记录或数据存储满覆盖记录
工作指示:7个工作指示灯
记录间隔:1秒-18个小时,用户可自己设定
电池类型:4V,4.5Ahr和10Ahr可充电电池,典型情况下3~5年,主要根据使用环境情况
时间精度:第一个数据点0~2秒和±5秒/周(在25℃)
环境等级:防护外壳,防护等级NEMA6(必须正确的安装)

空气温湿度传感器(需要配防辐射罩):

S-THB-M002

量程:温度-40° 到 +75°C;相对湿度:0-100%
漂移:温度每年<±0.1°C湿度每年±1%(湿度可返回厂商标定)
精度:温度±0.7°(+25°C);相对湿度:±3%
反应时间:温度8分钟;湿度5分钟
分辨率:温度;0.4°C(+25°C);RH:0.5%(+25°C)
探头尺寸:1.6cm×8.9cm
占用通道:1个
重量:60g(视不同的电缆长度)
电缆长度:可选2米、6米、17米
外 壳:不锈钢

12位温度传感器

S-TMB-M002(2米)

S-TMB-M006(6米)

S-TMB-M017(17米)

量 程:-40° 到 +100°C
漂 移:每年<±0.1°C
精 度:<±0.2°(0-50°C)
反应时间:<2.5分钟
分 辨 率:<0.03°(0-50°C)
探头尺寸:7mm×38mm
占用通道:1个
重量大小:100g(视不同的电缆长度)
电缆长度:S-TMB-M002(2米)/S-TMB-M006(6米)/S-TMB-M017(17米)
探头外壳:不锈钢

土壤水分传感器

EC-5土壤水分传感器

S-SMC-M005

测量范围:在土壤中:0~0.550 m3/m3;扩展范围:-0.401~2.574 m3/m3(全量程)
工作温度:0~+50℃(可工作在-40~+70℃)
传感器频率:70MHz
精 度:典型±0.031 m3/m3(±3%)(0~+50℃);进行土壤特殊标定后±0.020 m3/m3(±2%)
分 辨 率:±0.0007 m3/m3(±0.07%)
感应体积:0.3升
占用通道:1个
电缆长度:5米
探头尺寸:89×15×1.5毫米
重 量:180克

土壤水分传感器

10HS土壤水分传感器

S-SMD-M005

测量范围:在土壤中:0~0.570 m3/m3
工作温度:0~+50℃(可工作在-40~+70℃)
传感器频率:70MHz
精 度:典型±0.033 m3/m3(±3%)(0~+50℃,矿物土最大到10 dS/m)
分 辨 率:±0.0008 m3/m3(±0.07%)
感应体积:1升
传感器频率:70MHz
电缆长度:5米
占用通道:1个
探头尺寸:160×32×2毫米
重 量:190克

雨量传感器:

S-RGA-M002(单位英寸)

S-RGB-M002(单位毫米)

雨量原理:翻斗式,不锈钢轴承
工作环境:0° 到 +50°C
分 辨 率:可选0.2mm
校准精度:±1.0%
量 程:每小时10cm
校 准:年度校准,需返回到工厂校准
外壳材质:铝壳
尺 寸:高22.8×直径15.4cm;154mm筛孔
重 量:1kg
电缆长度:2m
占用通道:1个

风向传感器

S-WDA-M003

工作温度: -40 ° C至+70 ° C
测量范围:0至355度,5度死区
最大风速:60米/秒(134英里每小时)
精 度:± 5度
分 辨 率:1.4 degrees 1.4度
启动阈值:1.0米/秒(2.2英里每小时)
测量的定义:风向的单位矢量组件记录间隔时间累计每三秒钟

风速传感器

S-WSA-M003

测量范围:0到45m/s
操作温度:-40° to 75°C
精 确 度:±1.1m/s
分 辨 率:0.38m/s
初始门限:1m/s
缆线长度:3m
尺 寸:190 cm x 51 cm
重 量: 300 g

大气压传感器

S-BPB-CM50

测量范围:660 mb to 1070 mb
温度范围:-40° to 70°C
精 确 度:±3.0 mbar
分 辨 率:0.1 mbar
占用通道:1个
尺 寸:6.4 cmdiameter x 5.1 cm height
重 量:96gm


光合有效辐射总辐射传感器

S-LIA-M003

测量因素:在记录时间间隔的水平上,从1秒开始用户定义的抽样时间间隔
测量范围:0 to 2500 umol/m2/sec, 波长400 to 700 nm
温度范围:-40° to 75°C
精 确 度:±5 umol/m2/sec or ± 5%
分 辨 率:2.5 umol/m2/sec
尺寸大小:4.1 cm height x 3.2.4 cm diameter
重量大小:120克
缆线长度:3米

太阳总辐射传感器

S-LIB-M003

测量因素:在记录时间间隔的水平上,从1秒开始用户定义的抽样时间间隔
测量范围:0 to 1280 W/m2
温度范围:-40° to 75°C
精 确 度:±10 W/m2 or ±5%
分 辨 率:1.25 W/m2
尺寸大小:4.1 cm high x 3.2 cm diameter
重量大小:120克
缆线长度:3米
光谱范围:300到1100nm
余弦响应:垂直,±5%, 0° to 70°; ±10%, 70° to 80°

二氧化碳传感器

Telaire 7001

传感器类型:双光束红外吸收
样品方式:扩散方式或流动进入方式
显 示:温度和CO2浓度同时显示
CO2 量程:0-10000ppm
灵 敏 度:1ppm
准 确 度:≤±5%读数(≤±2%F.S)
重 现 性:20 ppm
年度漂移:20 ppm
上升时间:60秒
反应时间:60秒
操作条件:0-50°C和0-95oC%RH
储存条件:-40-60°C
标定间隔:1年
温度读数:0-50°C
分 辨 率:0.1°C
显示方式:°F和°C
输 出:CO2:0-4V(0-4000mv)1mv/ppm
温 度:0-4V(0-40oC)
输出阻抗:100欧姆
电  源:4节5号碱性电池供电,可连续使用80小时
外接电源:6V AV/DC转换器(选配)
电源参数:100mA峰值,20mA平均值电流,6V输出电压
重  量:297克

叶片湿度传感器

S-LWA-M003

测量范围:0到100%的相对湿度
操作范围:-40°C to 70°C
可代替性:± 5%
分 辨 率:0.59%
稳 定 性:< ± 5%每年
缆线长度:3m
管 长:12.2 cm length x 1.8 cm diameter
传感器外壳:4.7 cm x 5.1 cm
占用通道:1个
重量大小:传感器127 g ,托架配备 290 g

太阳能板

SOLAR-1.2W(1.2W)

SOLAR-3W(3W)

SOLAR-6W(6W)

供电大小:SOLAR-1.2W(1.2W)/ SOLAR-3W(3W)/ SOLAR-6W(6W) 提供3种规格可选
用 途:用于给U30数据采集器内置的可充电电池进行充电
体积大小:15.2*11.7cm /14.2*24.1cm/ 24.1*24.1cm
重量大小:0.49克/ 0.79克/ 1.03克

传感器延长线
S-EXT-M002(2米)
S-EXT-M005(5米)
S-EXT-M010(10米)
S-EXT-M025(25米)

长度大小:2米,5米,10米,25米可选
用 途:用于延长传感器的电缆
三角支架套装
M-TPA-KIT(3米)
M-TPB-KIT(2米)
用 途:用于安装数据采集器和传感器等部件。
套件包含:三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、桅杆水平仪。

手持数据收集器

U-DT-2

用 途:用于将记录仪或数据采集器中的数据下载到手持数据下载器中,手持数据下载器中可以存储多个记录仪或数据采集器中的数据,存储的数据可以下载到电脑中。
适用仪器:U30系列数据采集器、H21系列数据采集器和HOBO FlexSmart数据采集器(H22)
工作温度:0~+50℃
存储温度:-10~+50℃
时间精度:在25℃时±1分钟/月
下载速度:4MB下载到电脑中约3~5分钟
内存容量:4MB(其中64KB用于存放下载器信息),可以存放7个512K容量数据采集器。
主 电 池:2节AA碱性电池
时钟电池:1节CR1225锂电池(3V)
主电池电量:1年或约50次存储满容量操作
时钟电池电量:典型10年
重 量:153克
尺 寸:11.0×6.9×2.7厘米
外壳材质:ABS外壳带聚氨脂橡胶把手,聚碳酸酯标签

HOBOware PRO精装版软件

BHW-PRO-CD

用 途:用于对数据采集器进行启动、设置和数据下载等。
软件语言:英文
操作系统:windows 7、windows XP或Windows Vista
运行程序需要:Sun Java Runtime Environment (JRE) 1.6
电脑显示屏要求:1024×768分辨率,256色
电脑处理器:优于1.8GHz单核 CPU
内存大小:优于1.5GB
磁盘空间:优于256MB
套装包含:软件光盘1张、软件说明书1本、USB数据线1根
